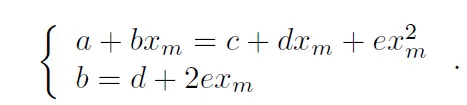

读过很多道路追踪的论文,经常都需要道路模型的建模。我不知道是不是因为自己太笨还是怎样,好多人建的模型我实在无法理解他的用意何在,而且我真的深刻怀疑他们那些模型的参数是不是真的可以求出来。就比如这篇文章“lane detection and tracking using a new lane model and distance transform”,我实在无法理解他的建模,还有他的建模参数到底如何求解: 这里写图片描述 我无法理解他为什么要设置那个角度,我也不知道那个顶点的位置如何获取,如果有大神知道的,还望告知一下。 好,说完不好的,我就要说个我觉得很通俗易懂的模型,这是我第一个遇到一个我能看的懂,而且我又觉得具有实用意义的道路模型,首先如图所示: 这里写图片描述 这个图片被xm分成为了两个部分,一个部分我们称为far feild,一个部分我们称为near feild,对于这两个部分采用了不同的建模方法。道路模型f(x)由这两个部分组成,near feild线性的,而far feild是抛物线的,定义如下: 这里写图片描述 这里的xm就是代表了原图中的边界线,同时我们根据道路模型的连续性,可以得出 这里写图片描述 因为在xm两边的函数值是相等的,并且导数也是相等的。 从而我们就能得到下面的公式: 这里写图片描述 这样我们可以把c和e用别的变量来表达 这里写图片描述 因此我们可以把最终的道路模型参数用下面的函数来表达 这里写图片描述 这就是这个论文提出的道路模型,这样是不是很好理解,而且很有根据。 Reference Jung C R, Kelber C R. A robust linear-parabolic model for lane following[C]//Computer Graphics and Image Processing, 2004. Proceedings. 17th Brazilian Symposium on. IEEE, 2004: 72-79.
